FPC柔性电路板涨缩快速测量|涨缩测量仪

文章出处：网责任编辑：作者：人气：-发表时间：2022-06-09 21:52:00

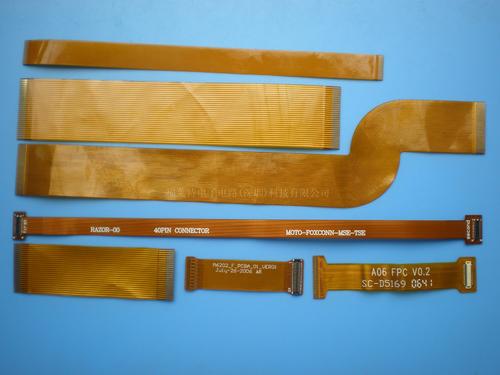

FPC又称柔性线路板，起柔软可弯曲的特性使其成为许多电子仪器十分重要的零部件之一，这种线路板具有配线密度高、重量轻、厚度薄的等优点。近年，PCB制造工艺快速发展，产业对FPC提出了更高要求，尺寸的稳定性、精度成为了考量FPC质量的重点。致使FPC涨缩的因素有很多，如ACF压接时会因温度和压力而产生膨胀、两PCS产品之间最小间隔小于2MM，无铜部分与过孔太过靠近等等，如果FPC的涨缩超出既定标准就会出现铜箔翘起手指扩展率不足一系列的事故致使FPC无法正常使用。传统的人工检测涨缩的方法很难检测得到FPC细微的涨缩，范围和张缩率都比较大的FPC在使用传统的工具进行测量时还会因为是接触式测量使FPC表面产生形变，无法高精度的获取数据来改变工艺，所以海科思涨缩测量仪就成为了FPC测量涨缩的不二之选。

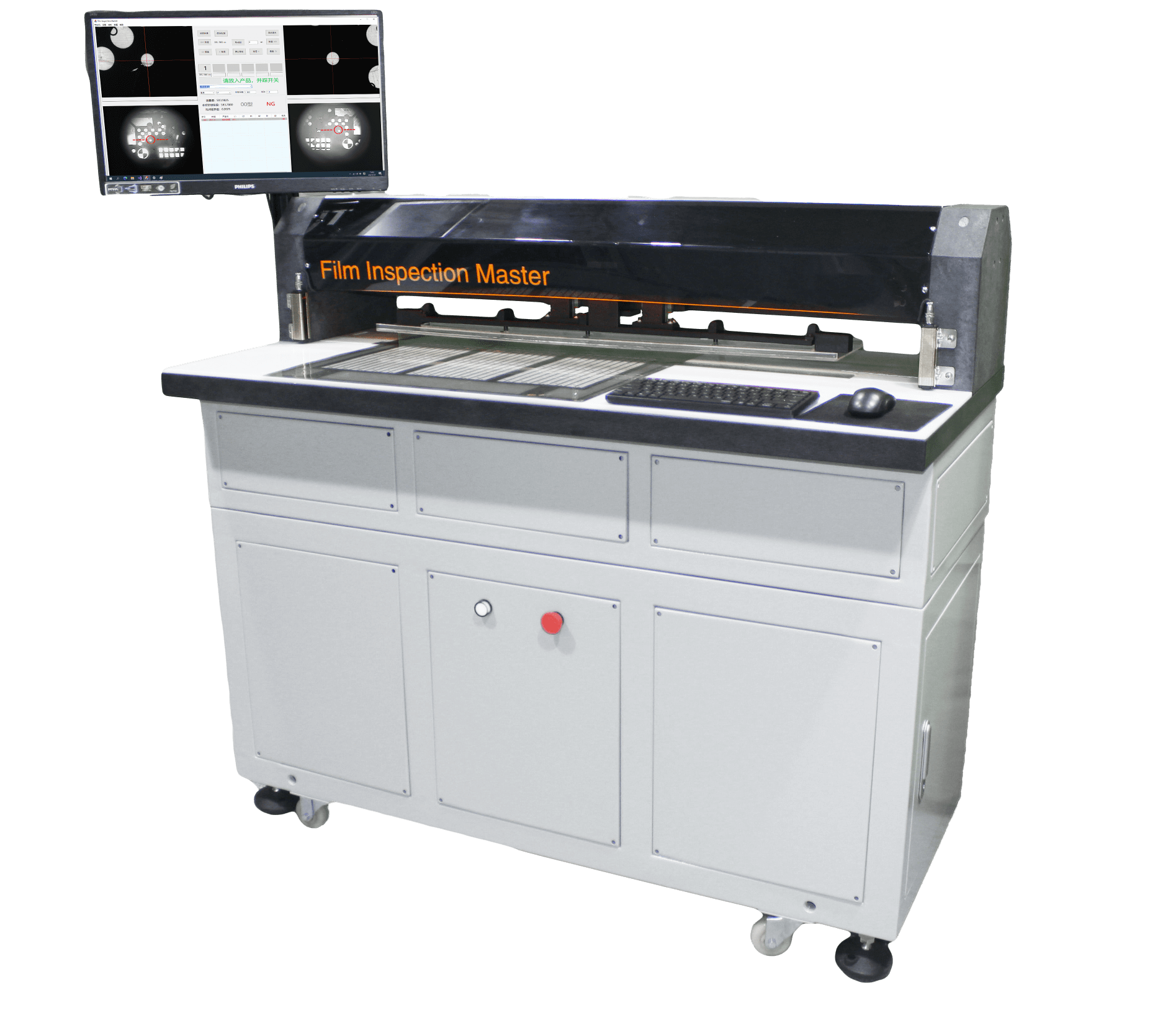

海科思一次元测量仪使用光罩式坐标测量技术: 坐标实时测量, 可将物理性的机械误基本上处理, 真正实现高精度测量，还不会接触到柔性线路板表面，保证FPC的表面光洁度。一次元测量仪配备产品预设编程及程序呼出测量功能，可预设并储存产品名称、编号及需测量的长度、位置及顺序，测量完成的数据可导出到表格，方便保存查阅，以后的查档检查数据对比也会更加快捷。该设备吸取众多FPC生产厂商的建议进行过多次调整，使用双镜头、双影像画面快速对位、快速抓取测量: 可快速找到被测位置并高精度测量，加上双大视野影像: 辅助对位,可以快速找到被测位置。
