高精度LED测量，一机完成正位度与尺寸测量

文章出处：网责任编辑：作者：人气：-发表时间：2024-02-27 23:43:00

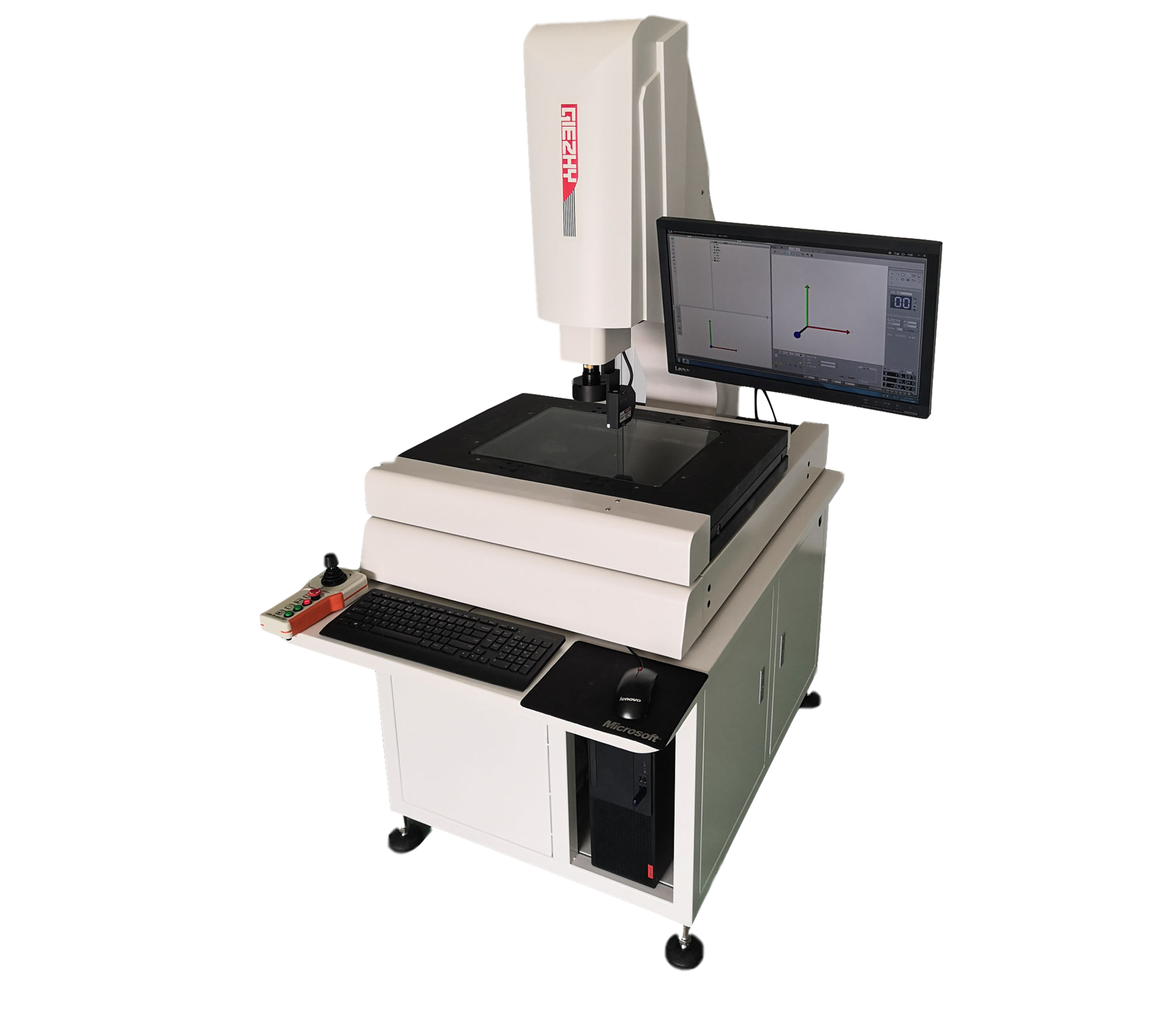

LED模块就是把LED（发光二极管）按一定规则排列在一起再封装起来,加上一些防水处理组成的产品，就是LED模组。按一定规则排列的LED如有错位，影响LED的发光效果，甚至LED可能不亮，对于单条连接的LED，其中有一个LED错位引起电路断路，整条LED灯带都不能正常工作，如想维修LED错位引起电路断路的灯带耗时又耗力，所以在制造LED模块的把控好产品品质，因LED是微小的电子产品，不能用常规的检测方式来检测LED的位置，如游标卡尺等接触式测量工具是不能测量出LED的位置，使用非接触式的测量仪器，如海科思影像测量仪。

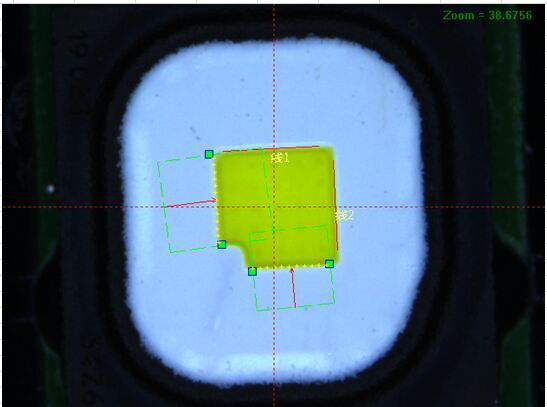

海科思影像测量仪把制造好的LED模块放在仪器的工作台测量区域并固定，按照产品图纸要求建立产品的机械坐标或客户坐标，使用自动框取线取出单个的LED四边的线，使用平分线做出两平行线的中位线，再用两线交点做交点，标注交点的位置度，如单个的LED较多，可以使用矩阵，快速编程，可以保存程序，下次测量同一产品可以使用编好的程序，测量数据可以发送到Excel进行CPK处理。
