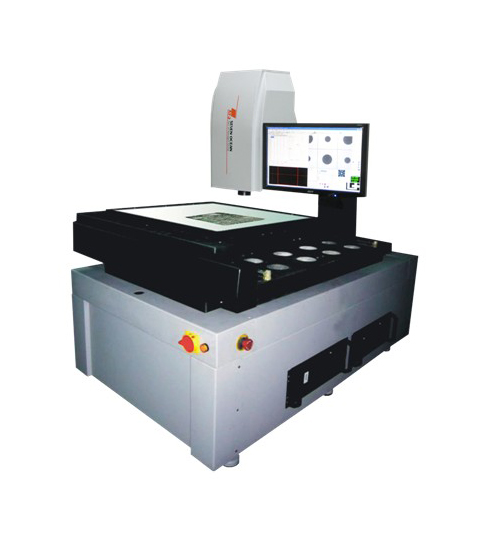

GM-7060系列超高精度大行程影像测量仪

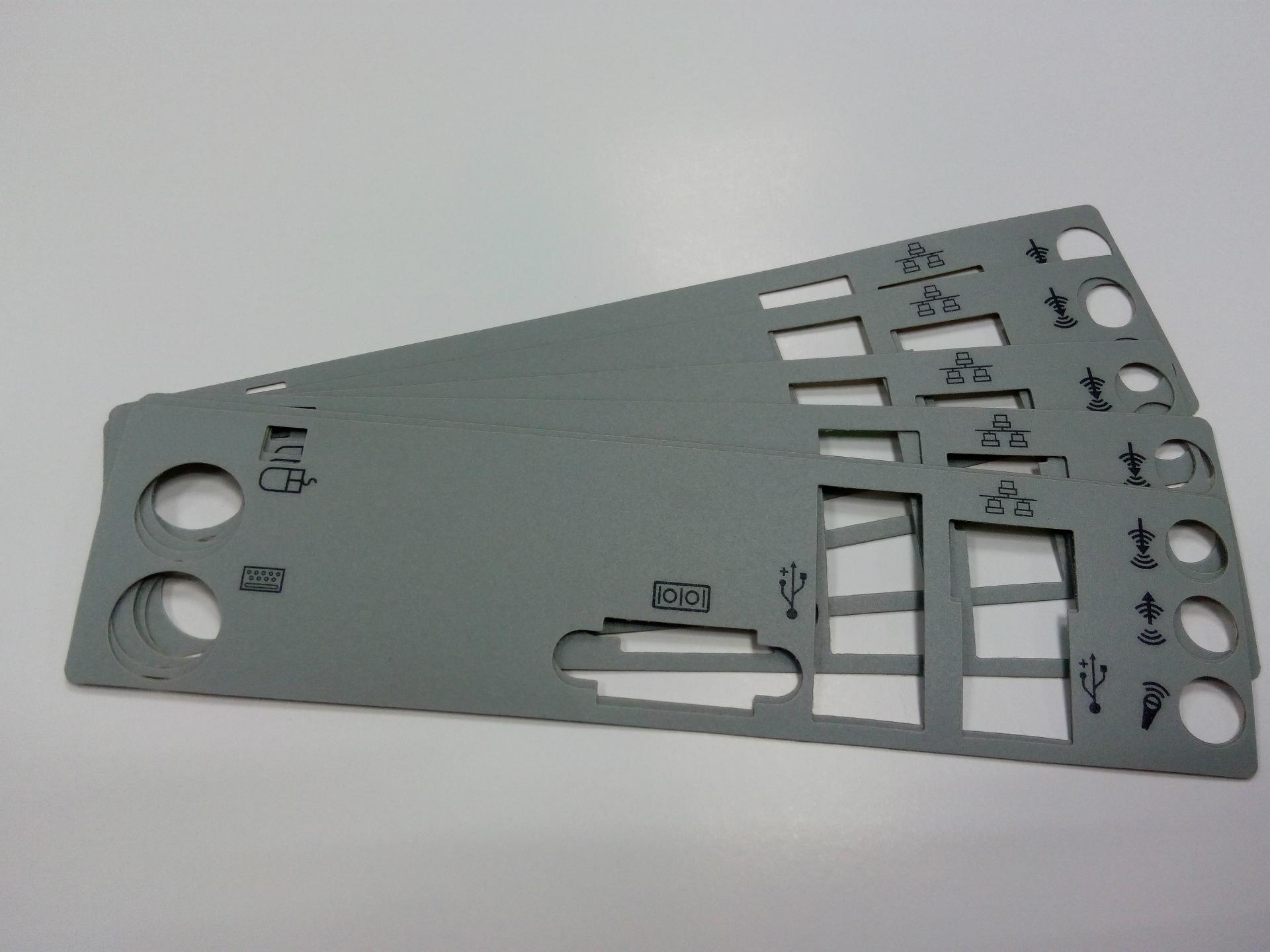

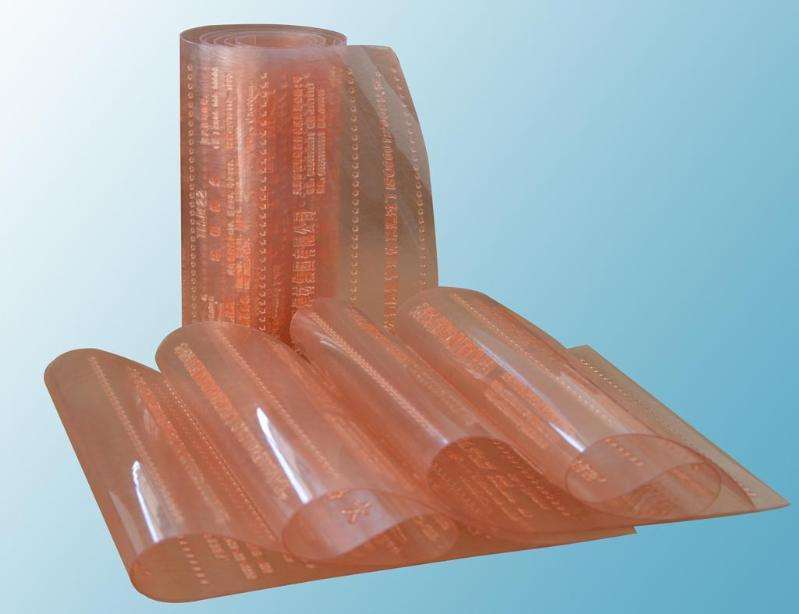

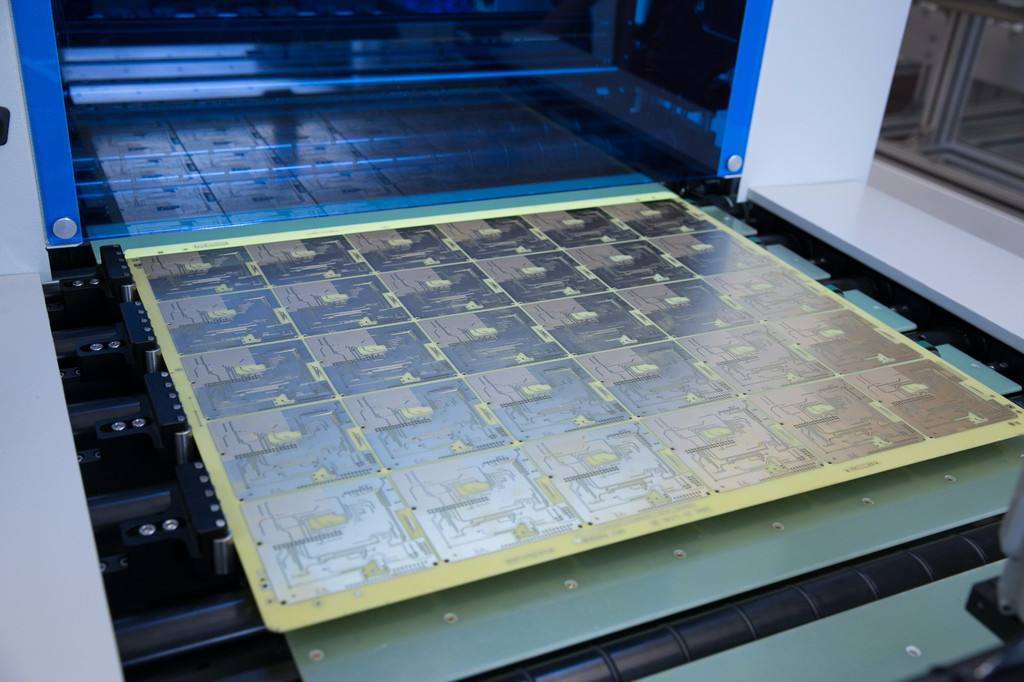

PCB线路板测量 铭板尺寸测量 印刷版测量
PCB线路板大行程影像测量仪GM系列为七海测量突破之革命性影像测量系统,结合新光罩技术(GlassMask)取代传统以光学尺计数之测量模式。无光学尺(光栅尺)、无累计误差之大行程悬臂式影像测量仪器,将光学尺所产生的区段误差、累计误差、回程误差等问题彻底消除。突破在大行程测量仪器上的限制,更能精确与客观的获得确切数据。专门针对电路板(PCB板)、铭板、印刷、TouchPanel等业界测量研发设计。
·基座、立柱、工作台全机采用精密00级花岗岩,降低形变系数,稳定性高;
·三轴高精度伺服马达传动;
·七海专利光罩技术测量仪,无光学尺和编码器,无阿贝误差,精度不受机械误差影响;
·技术突破,悬臂式大行程影像测量仪,高精度,无累计误差;
·可搭配激光测头应用;
·搭配七海版测量软件EF系列软件;
·芯片、电路板、PCB板、铭板、印刷、TouchPanel等专用测量机型。
重现性 |
< 0.002mm |
台面大小 |
920*1018mm |
解析力标准 |
0.001mm |
机台重量 |
750kg(包括机架) |
平面精度 |
3+5L/1000µm |
影像放大倍率 |
30x-225x |
示值精度(X、Y) |
3+5L/1000µm |
光学放大倍率 |
0.7X-4.5X |
工作行程(X/Y/Z) |
700*600*100mm |
CCD |
专用彩色1/3英寸高解析 520TV线 |
外形尺寸(WxDxH) |
911*1350*1680mm |
可选配置 |
无死角旋转灯、自动变倍镜 头 |
测量范围(X*Y*Z) |
700*600*100mm |
工作行程 |
700*600*100mm |
影像摄取系统 |
sony芯片高解析彩色CCD |
测量理论 |
晶元光罩坐标系统 |
镜头 |
SEVEN OCEAN OPTICAL 自动变焦镜头 |
控制系统 |
全自动闭环控制系统, 日本松下PANASONIC伺服 闭环控制系统 |
工作台结构 |
00级花岗岩 |
仪器结构 |
00级花岗岩 |
电源 |
220V 50±5HZ |
功率 |
1KW |
温度范围 |
20±5℃ 1℃/h 2℃/24h 1℃/m |
湿度 |
40%-70% |
震动 |
< 30HZ |
工作台承重 |
3-5KG均布 |
