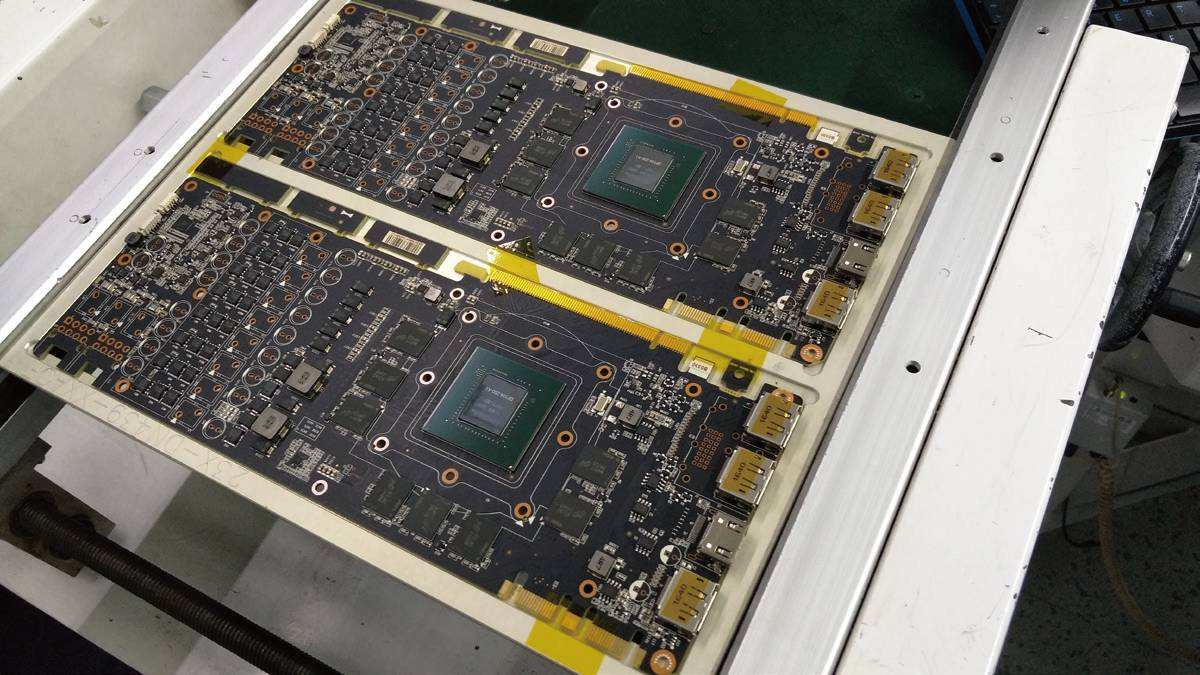

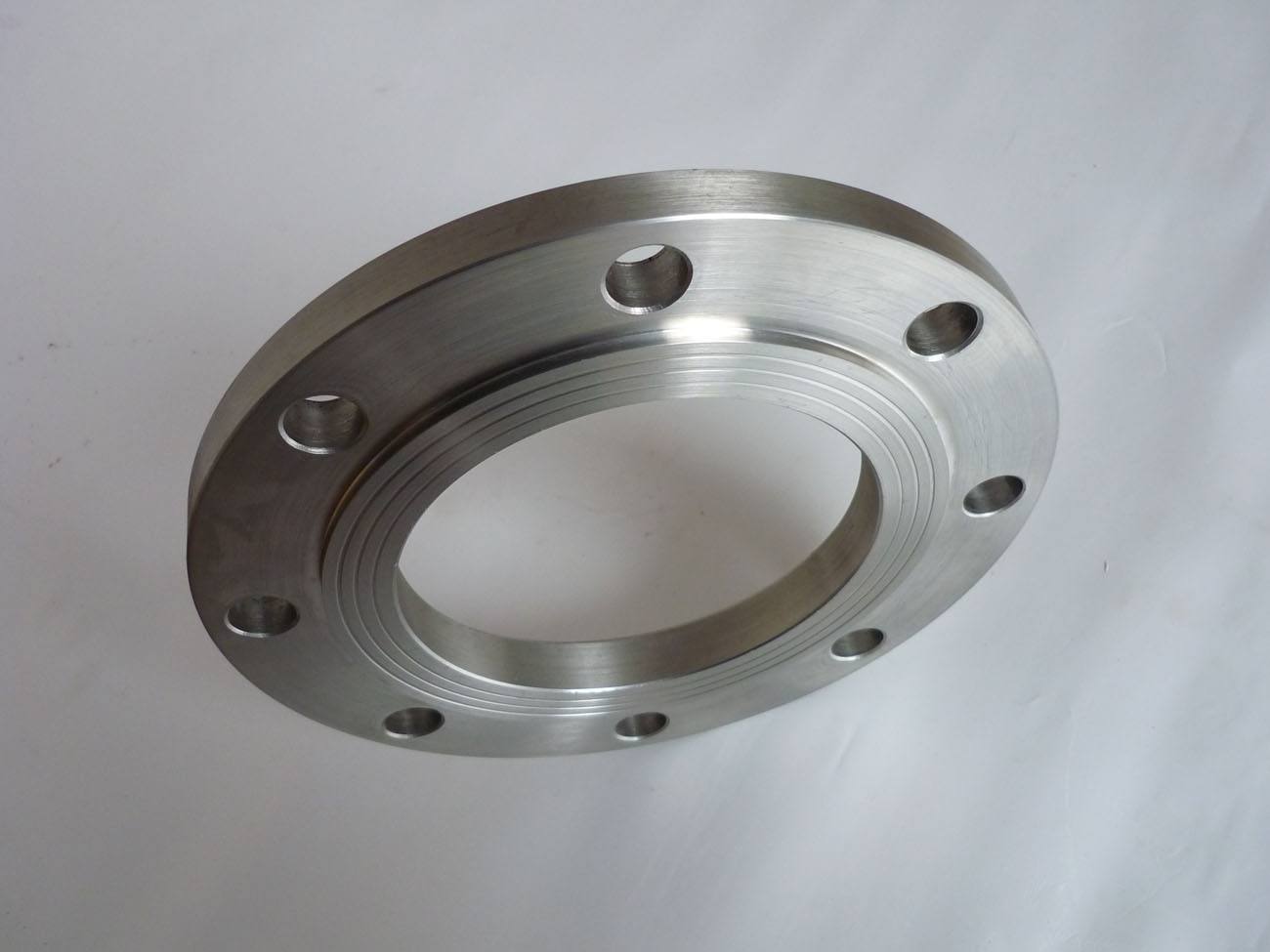

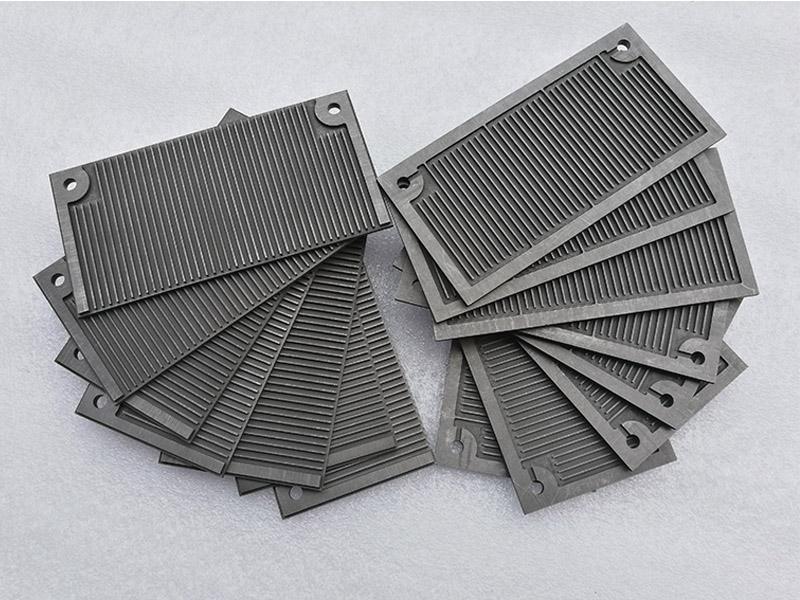

双极板流场流道测量      PCB电路板测量        法兰测量

Sky-V系列为小行程龙门全自动影像测量仪，是国内小行程龙门机开创者，采用国内影像系统、配置精密线性导轨、光栅尺等硬件，以超高性价比满足客户对产品质量管控。它可实现三轴全自动测量，支持鼠标及摇杆同时操作，方便快捷；配备业内的GIEZHY测量软件，具有几何测量、平面度尺寸测量、CNC程序设计、SPC报表输出等各种核心功能。

◆ XYZ三轴CNC控制，全自动测量；

◆ 大画面定位系统，方便快速找到测量位置；

◆ 三轴精密线性滑轨、精密传动系统；

◆ 鼠标、摇杆操作随时切换，快速方便；

◆ 可程控4区环形表面光源，LED轮廓光源；

◆ 自动对焦测高，可加装接触式探针（或激光传感器）实现3D测量；

◆ 极志GIEZHY全自动影像测量软件；

◆ 定制超大行程检测设备

型号		Sky-32V	Sky-43V	Sky-54V
行程X×Y×Z		300×200×200mm	400×300×200mm	500×400×200mm
结构		花岗岩龙门式
外形尺寸		1350×900×1700mm	1450×1000×1700mm	1550×1100×1700mm
整机重量		600kg	750kg	950kg
承重		30kg
测量精度	XY轴	E2=(3.0+L/200)μm
	Z轴	E1=(5.0+L/200)μm
速度	XY轴	20m/min
	Z轴	10m/min
光栅尺		0.001mm分辨率
传动方式		X、Y、Z轴进口精密级滚珠丝杆
导轨		精密级导轨
摄像机		美国TEO 1/3 高清摄像相机
光源	轮廓光	LED冷光源,256级亮度可调
	表面光	2环4区加LED冷光源,256级亮度可调
光学系统		0.75-5.0X手动连续变倍镜头，光学放大倍率约为33~230X
软件		GIEZHY测量软件
运动控制		直流伺服CNC系统；鼠标、摇杆操作自己切换操作
仪器桌		标配
计算机		品牌电脑
选购件		1、 自动变倍镜头 2、 高端SPC功能 3、 探针测量系统、三维CAD导入系统 4、 激光测量系统



sky系列全自动影像测量仪除了具有线、圆、弧等几何测量功能外，还具有如下功能：

常用几何测量功能

灯源控制区                  运动控制区

软件自动对焦，保证不同操作人员量测结果一致，大大减少人为误差（手动机操作方式：手动对焦）

当同款产品需要大批量全检尺寸，只需测量编程一次，剩余产品直接调入程序即可完成所有尺寸的快速检测。

专门为相同规格间距的产品量身定做的自动测量功能，相同的图元只需要编程一，然后输入横间距、纵间距直接阵列导入，软件完成快速编程及测量。

陈列前

陈列后

强大的探针3D测量功能，与影像光学测量结合。

应用了的光路与激光联动技术，同时配置了高精度CCD摄像和高精度的日本进口激光测头系统，根据测量过程的要求，二套光路可实现自动切换，同时配置高速伺服马达系统，实现高速测量。采用日本进口激光测头，可以快速测量平面度、高度等。可与专用夹具配合，实现批量检测。

报表输出：测量完数据可以直接导出Excel进行保存记录及分析

温度20℃±2℃，湿度30～80% ，不可有腐蚀性气体,振动<0.002g，低于15Hz;电源:220V/50Hz/10A
